时间反演对称和能带拓扑的相互作用是拓扑物态研究的关键之一。在时间反演不变体系中,宇称相反的自旋简并能带发生反转会导致非平庸拓扑态的产生,比如量子自旋霍尔效应的实现和狄拉克半金属的发现。而在磁性材料中,磁有序会破缺时间反演对称,宇称相反的自旋劈裂能带发生反转会产生更多新奇的拓扑态,比如量子反常霍尔效应和磁性外尔半金属态,这是当前凝聚态物理领域的前沿热点研究之一。
2020年,中国科学院物理研究所/北京凝聚态物理国家研究中心T03组博士生聂思敏(现为斯坦福大学博士后)、王志俊特聘研究员、翁红明研究员、方忠院士和香港科技大学戴希教授等人【Phys. Rev. Lett. 124, 076403 (2020)】通过第一性原理计算和低能有效模型分析,预言EuB6在顺磁态是拓扑平庸的窄带隙半导体,进入铁磁态后,时间反演对称破缺,交换场会导致能带劈裂,自旋向上态的能隙减小而自旋向下态的能隙变大,最终自旋向上的能带发生反转,形成磁性拓扑半金属态(图1e)。在2002年,Denlinger等人【Phys. Rev. Lett. 89, 157601 (2002)】就利用角分辨光电子能谱(ARPES)测量了EuB6的电子结构,实验结果显示在顺磁态的能带结构有约1eV的带隙,与理论计算不符。
中科院物理所EX7组博士生高顺业、钱天研究员和丁洪研究员,EX10组博士后伊长江和石友国研究员,T03组王志俊特聘研究员,中国人民大学博士生徐升和夏天龙教授,丹麦技术大学博士后李航,斯坦福大学博士后聂思敏等合作,利用同步辐射光源ARPES再次对EuB6的电子结构进行了仔细的测量,发现EuB6(001)解理面存在Eu和B两种截止面。在Eu截止面上观测到的是悬挂键形成的平庸表面态,与早期的ARPES结果一致。在B截止面上,他们观测到了体态的能带,与理论计算符合(图2)。他们继续测量了B截止面体态能带随温度的变化,观测到伴随铁磁转变发生自旋劈裂和能带反转,在铁磁态形成了时间反演对称破缺的磁性拓扑半金属态(图3)。
与之前实验证实的磁性拓扑半金属材料相比,EuB6磁性拓扑半金属态的电子结构十分理想,能带交叉位于费米能级并且没有其他能带的干扰,有利于相关的拓扑物性的实现和研究,比如在二维极限下EuB6薄膜的量子反常霍尔效应。
该研究工作近期发表在【Physical Review X 11,021016 (2021)】上,论文并列第一作者为高顺业(实验测量)、徐升(样品制备)、李航(实验测量)、伊长江(样品制备),共同通讯作者为石友国、夏天龙、钱天。该工作得到了科技部(2016YFA0300600、2019YFA0308602、2016YFA0401000、2017YFA0403401、2017YFA0302901),国家自然科学基金委(U1832202、11874422、11888101、U2032204、12004416、12074425、U1875192、11974395),中国科学院(QYZDB-SSW-SLH043、XDB33020100、XDB28000000)等项目的支持。
文章链接:https://journals.aps.org/prx/abstract/10.1103/PhysRevX.11.021016

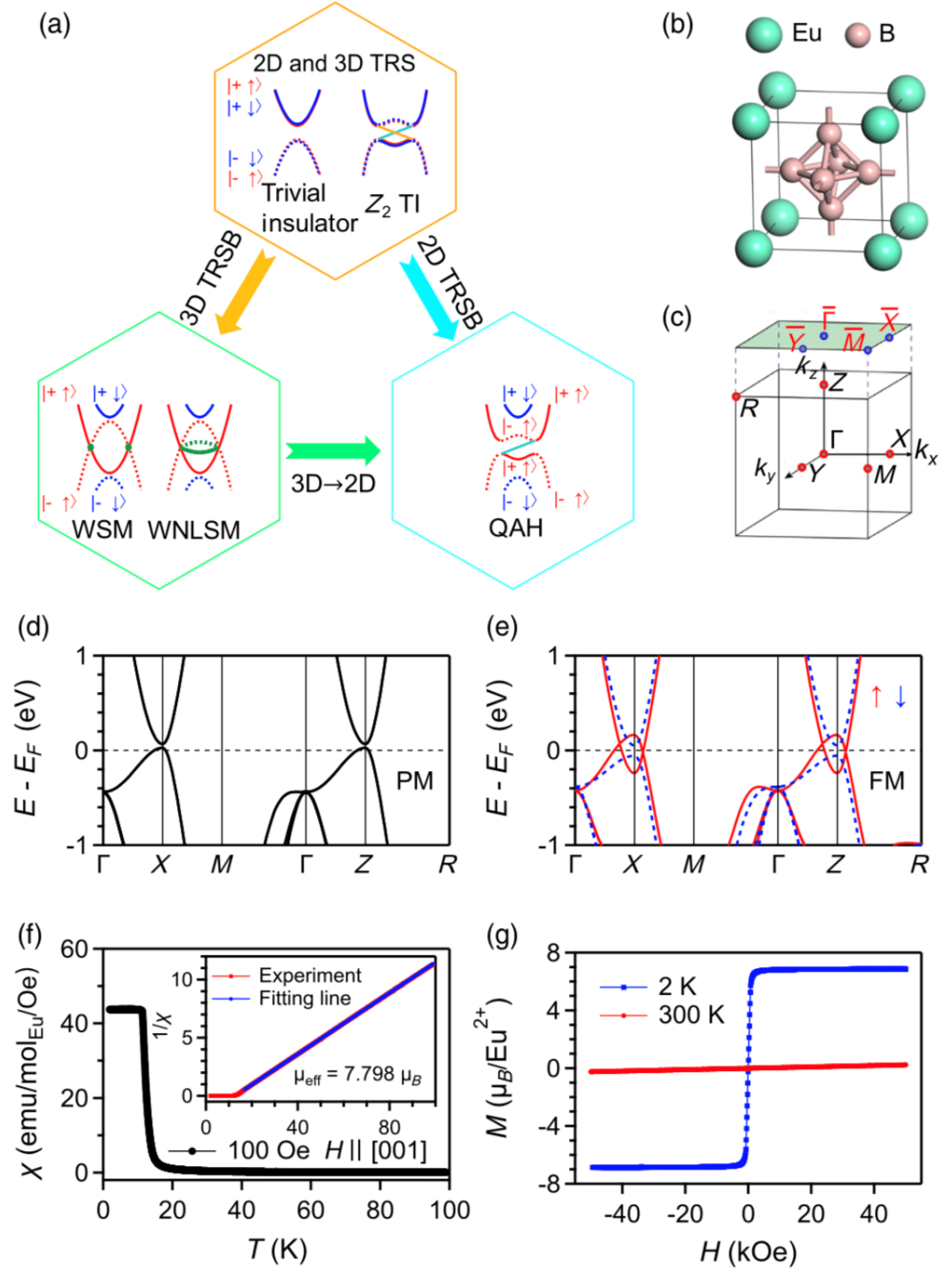

图1. EuB6的计算电子结构和磁性质。

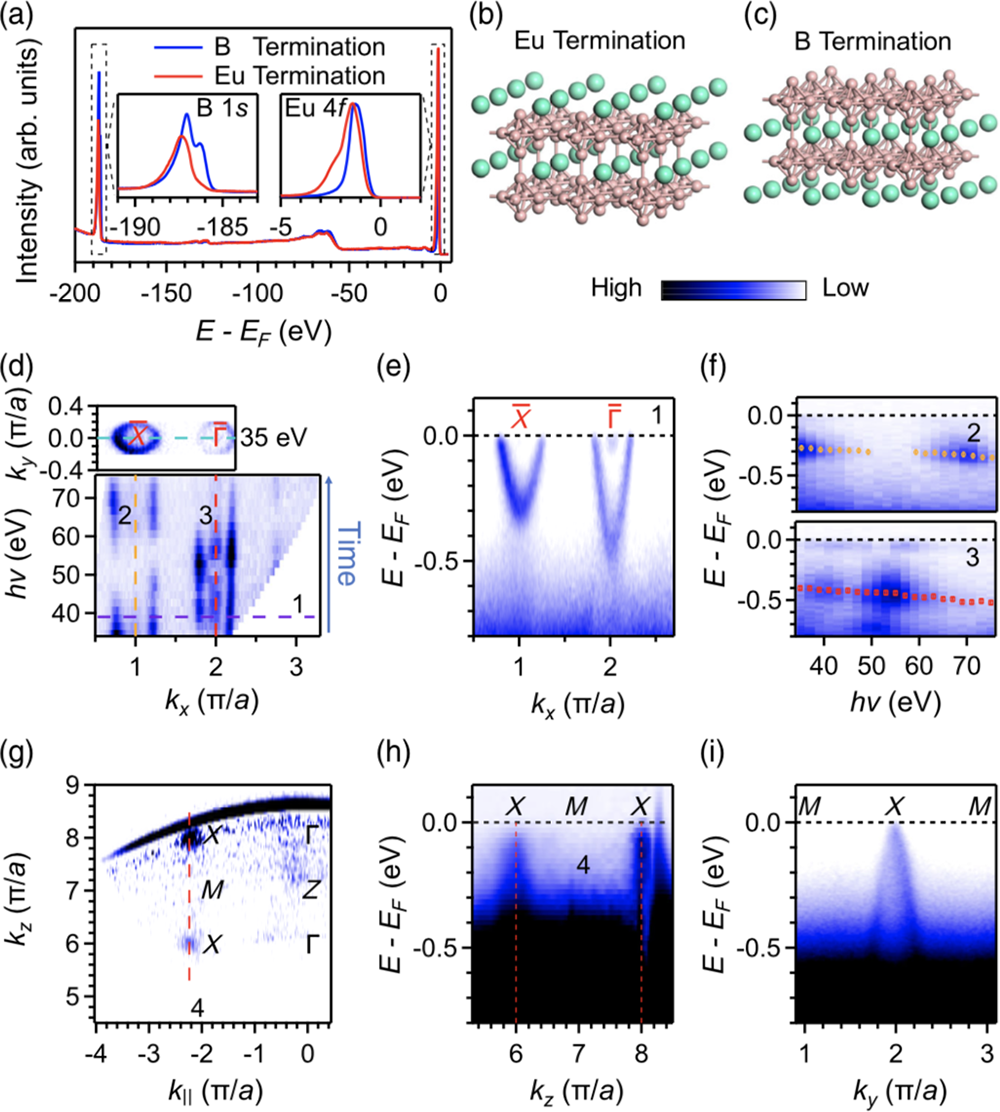

图2. 顺磁态下Eu截止面和B截止面的ARPES实验结果。

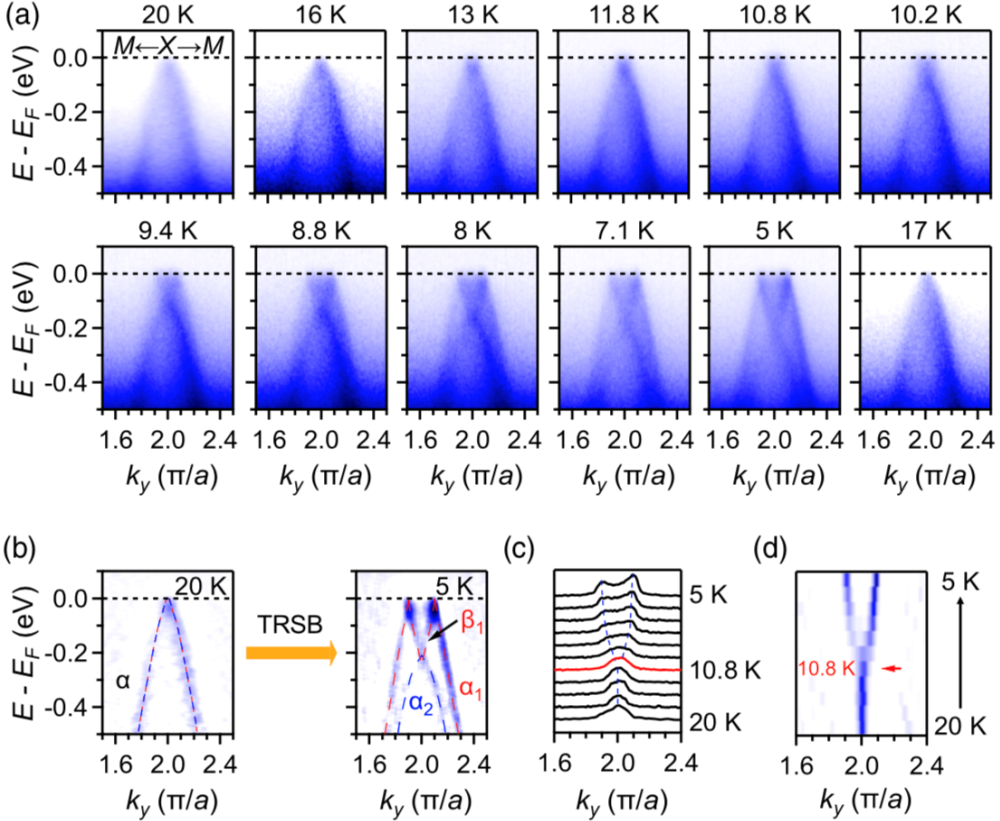

图3. B截止面的温度依赖ARPES实验结果。

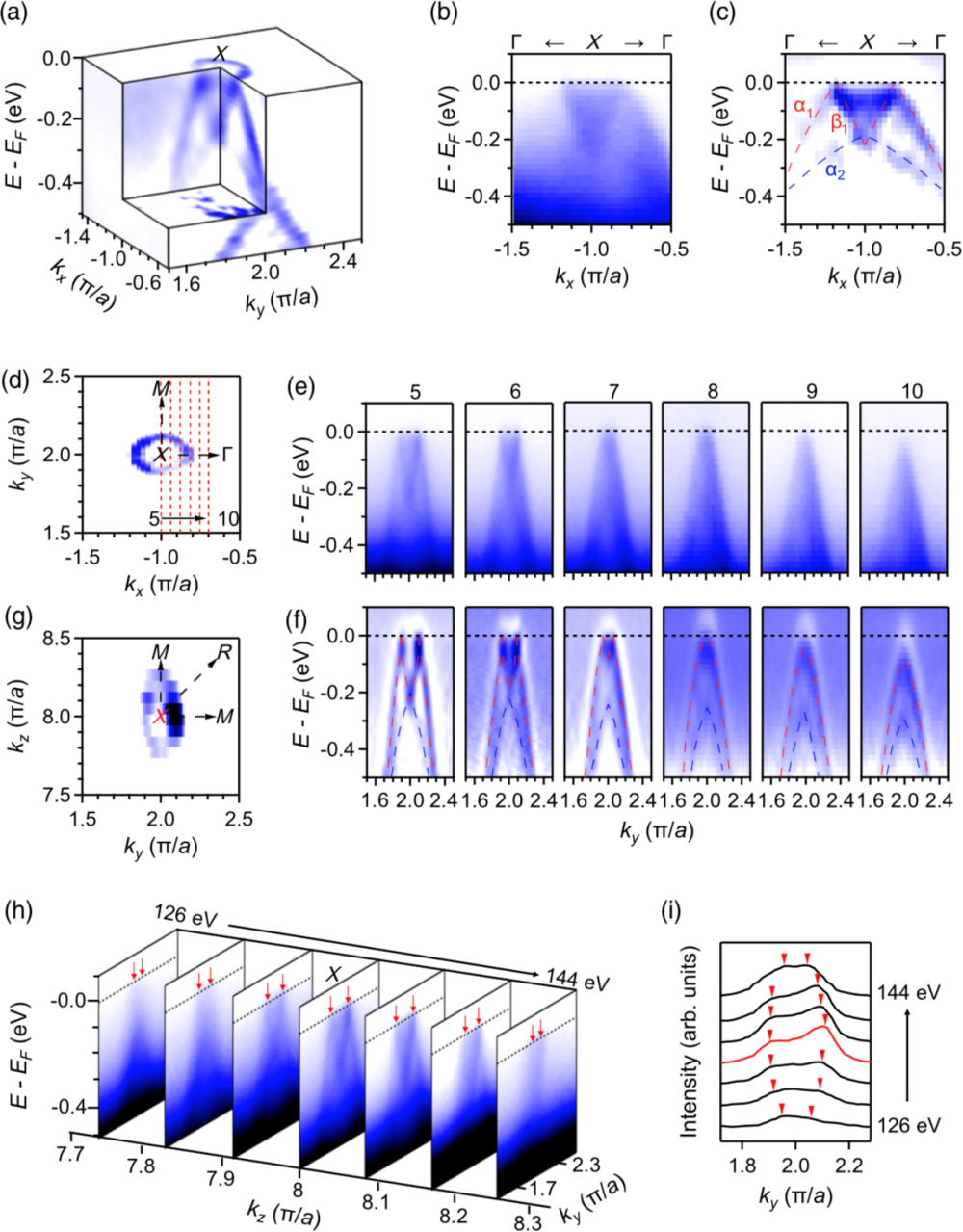

图4. 铁磁态下B截止面的面内和面外ARPES实验结果。
