中国科学院物理研究所
北京凝聚态物理国家研究中心
M09组供稿
第26期
2022年04月06日
高压驱动的磁性拓扑相变

  相变行为普遍存在于物质世界,是材料学和物理学领域的基本现象和重要课题。在相变过程中,不同物态相互转化,并伴随着丰富的临界现象。绝大多数情况下,相变可以由以序参量为自由度的朗道理论完美描述,其核心精神是局域对称性的自发破缺。例如,磁相变是一类以磁化强度为局域序参量的朗道相变。与之相对比,拓扑相变则由描述全局对称性的拓扑不变量进行刻画,而无法运用传统的朗道理论来描述。因此,拓扑物态之间的相变,包括新奇粒子的产生可能并不伴随实空间中的结构对称性变化。进一步地,当拓扑相变伴随有时间反演对称性的改变时,拓扑相变与磁相变关联在一起,使得非传统的拓扑相变与经典的朗道相变发生纠缠。这不仅会产生新的基本物态演化和耦合形式,也会为通过磁性/磁场的变化来调控拓扑物态提供了可能。

  Weyl半金属是近年发现的一种拓扑准粒子态,可以存在于时间反演或空间反演破缺的体系中【延伸阅读:实验发现外尔费米子新型磁性Weyl半金属的发现及其巨反常霍尔效应时间反演对称破缺-磁性Weyl半金属实验实现】。对于磁性Weyl体系,当时间反演对称性恢复后,或者非磁性Weyl体系恢复中心反演对称性后,如果仍然保持能带反转特征,则有可能转变为拓扑绝缘体,并伴随Weyl点湮灭的拓扑相变。因此,一对手性相反的Weyl点的湮灭有两种方式,一种是非磁性Weyl半金属中的“带内”(指一组交叉能带)湮灭;另一种是磁性Weyl半金属中的“带间”(指两组自旋相反的交叉能带)湮灭,如图1示意。前一种过程需要恢复中心反演对称性,不容易触发;而后一种过程由于和体系的磁性相关,可以借由抑制磁性的方式恢复体系的时间反演对称性,进而诱发相应的拓扑相变。

  继磁性Weyl半金属Co3Sn2S2被发现以来,其拓扑态对基本电、热、光等物性的影响,以及其磁性和拓扑物性的耦合得到了广泛的研究【延伸阅读:磁性外尔半金属中局域无序诱发的拓扑能带调制效应磁性外尔体系巨反常霍尔效应的内/外禀双机制设计红外光谱研究磁性外尔半金属中电子关联导致平带取得进展外尔费米子与铁磁自旋波共舞在磁性外尔半金属中首次提出“自旋轨道极化子”概念】。该磁性拓扑体系的出现为磁性拓扑相变提供了可选的平台。有研究表明,施加等静压可影响Co3Sn2S2体系的磁性和拓扑主导的反常霍尔效应。与温度诱发的相变不同,压力对体系磁性和拓扑物性的影响可以发生在较低温度,受热扰动的影响较小,可以观察到更加本征的拓扑相变过程(如图1(c)示意)。

  中国科学院物理研究所/北京凝聚态物理国家研究中心的刘恩克研究员主要从事磁性拓扑与磁性相变材料研究。实现了首个磁性外尔费米子拓扑半金属,提出了全过渡族Heusler合金新家族,发现了磁相变材料的“居里温度窗口”效应。最近,中国科学院物理研究所/北京凝聚态物理国家研究中心磁学国家重点实验室M09课题组博士后曾庆祺和刘恩克研究员等,与南方科技大学刘奇航副教授课题组、北京高压中心王永刚研究员课题组等合作,结合磁相变和拓扑相变的思路,测量高压下的结构、磁性、电输运,并进行了高压下的理论计算,得到了Co3Sn2S2体系拓扑电输运性质随压力的演变过程,实现了磁性外尔费米子态-非磁性拓扑绝缘体态的磁性拓扑相变。随着等静压的施加,体系的居里温度由175 K逐渐下降,Hall曲线回滞特征逐渐减弱直至消失(图2),表明体系在常压下的铁磁性逐渐被抑制。考虑了面内反铁磁分量的计算结果与实验测量所得反常Hall电导的变化和趋势可以很好地吻合(图3),说明施加压力的过程中,体系在面外铁磁性的基础上还出现了面内的反铁磁分量。实验和计算结果表明,经由上述非线性磁结构的中间状态,体系在40 GPa高压下自旋极化消失(时间反演对称恢复),转变为自旋简并的Pauli顺磁态(图3,图1)。对顺磁态的能带结构定义弯曲的费米能级可以得到体系的拓扑数Z2=1,表明该顺磁态具有拓扑特性,是“广义的”拓扑绝缘体态(图1)。图4为Weyl点在加压过程中的移动轨迹。可以看到,来自不同自旋通道的手性相反的Weyl点在高压下相遇,进而成对湮灭。

  以上电输运测量和第一性原理计算表明,等静压诱发Co3Sn2S2体系的磁性拓扑相变,驱动面外铁磁性Weyl半金属经由具有面内反铁磁分量的磁性Weyl态,转变为自旋简并的Pauli顺磁拓扑绝缘体态。同时Weyl点的湮灭表现出不同自旋通道的带间湮灭新形式,与以往的中心反演破缺Weyl体系中的带内湮灭不同。最近,该体系的这一拓扑相变在常压下居里温度附近也被变温角分辨光电子能谱实验所证实【Phys. Rev. B 104 (2021) 205140】。

  本工作实现了磁性外尔材料中存在的磁性拓扑相变,揭示了压力及温度作为物相空间的两个自由度可对拓扑磁体的拓扑物态进行联合调控,并有望促进磁性拓扑体系的拓扑物态和物性调控的进一步研究。相关内容以 “Pressure‐Driven Magneto‐Topological Phase Transition in a Magnetic Weyl Semimetal”为题名发表在Advanced Quantum Technologies杂志上。

  该工作得到了基金委基础科学中心、科技部重点研发、中科院先导(B)、中科院重大科研仪器研制等项目的支持。

  相关工作链接:https://doi.org/10.1002/qute.202100149

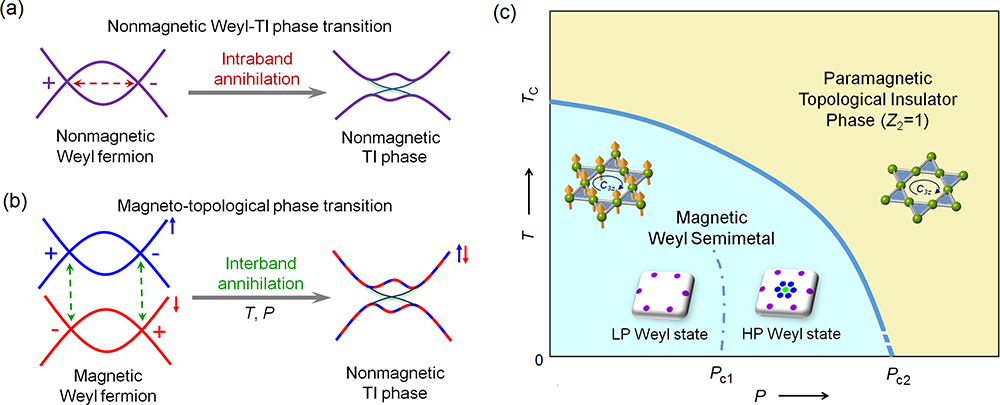

图1 Weyl半金属的拓扑相变

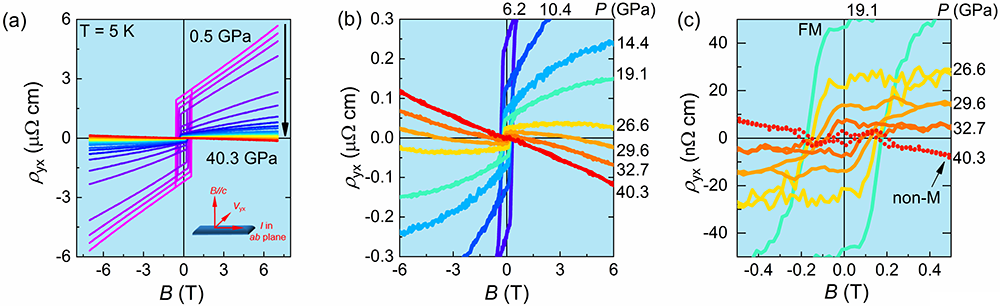

图2 Hall响应随压力的演变

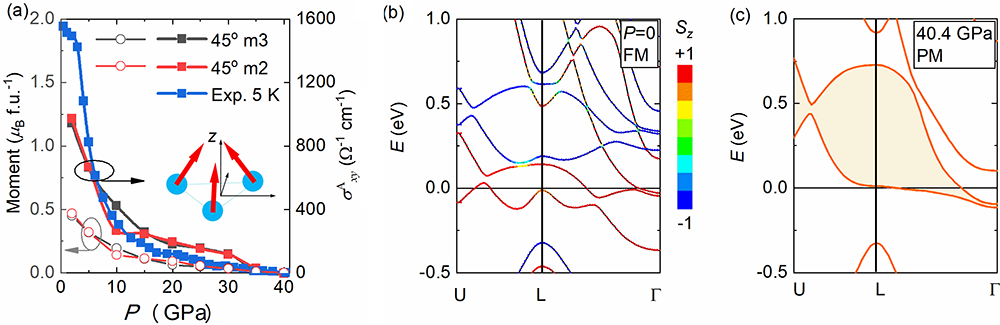

图3 (a) 分子磁矩和反常Hall电导随压力的变化。Exp.代表实验测量值。(b)零压下的能带结构,对自旋做Sz投影可以区分不同的自旋通道。(c) 高压抑制自发磁化后体系的能带结构。

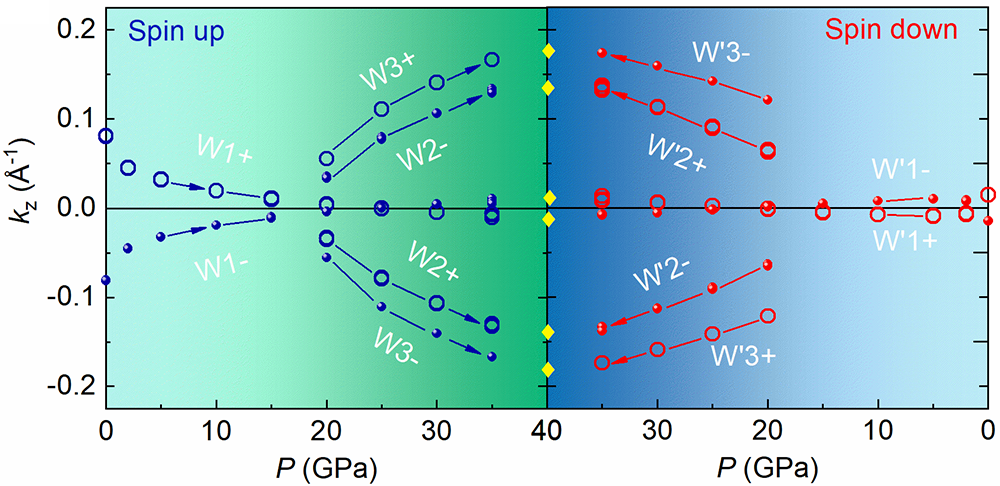

图4 Weyl点的kz分量随压力的演变
